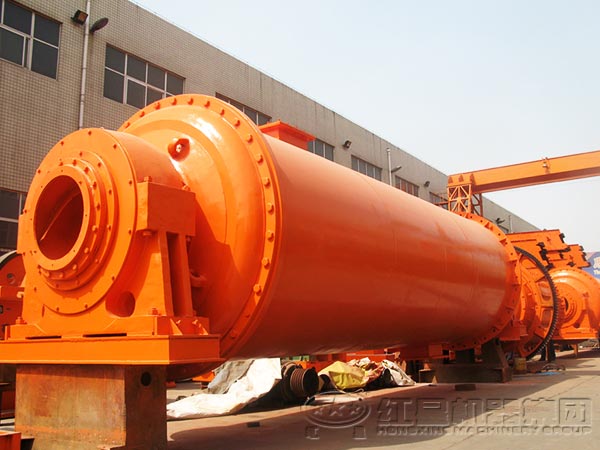

溢流型球磨機采用更成熟軸承配置可靠性好

??? 溢流型球磨機相比普通球磨機設備具有很多優勢，其成熟的結構設計大大提升了設備整體的生產性能。溢流型球磨機采用更成熟軸承配置可靠性好，鑒于很多朋友都想了解該型球磨機的結構特點，本文我們就以溢流型球磨機的軸承設計為主題進行討論。

??? 溢流型球磨機通過兩端的中空軸支承在主軸承上，兩個中空軸對頸中，有一個可以在主軸承上軸向伸縮，另一個是固定的。

??? 由于該型球磨機的齒輪傳動會產生向力，在設計時使一個中空軸頸帶有兩個凸肩，凸肩之間的距離恰好等于軸瓦的長度，從而防止發生軸向運動。另一個中空軸頸不帶凸肩，其長度大于軸瓦長度給5-25mm，當筒體受熱而伸長或由于載荷使筒體撓曲時，可以在一定范圍內自由伸縮。

??? 溢流型球磨機的主軸承是一個關鍵部件，必須充分重視其潤滑，一般采用稀油集中循環潤滑，油流經泵分四路壓入主軸承和傳動軸承中，然后排到軸承底部的排油管道，再流回油箱。

??? 目前行業內對中、小型球磨機，則有采用油環自動潤滑、油杯滴油潤滑或者采用固體潤滑劑等方式。還有的選礦廠設置有斷油自動報警裝置，以保證潤滑的可靠性。溢流型球磨機成熟的軸承設計模式簡化了潤滑系統的維護，所以它的磨礦效率得到明顯提升。
