采用層壓破碎技術,使物料能夠被充分的進行破碎,成品物料的粒性較好,并且該機器融入了自動化生產技術。
最大給料尺寸:300mm
生產能力:12-1000t/h

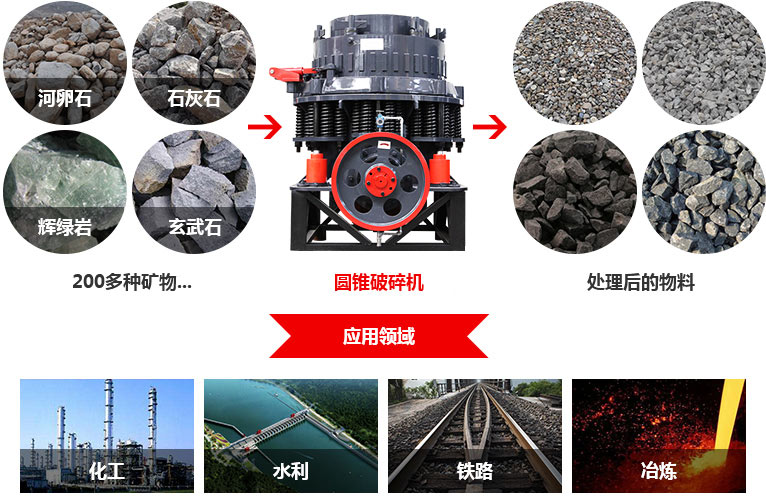

應用物料:水泥、花崗巖、礦石、石膏、金礦等物料

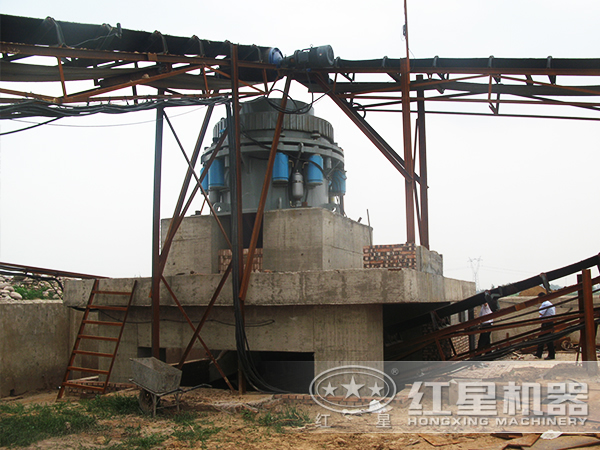

應用范圍:適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎,可以破碎中等和中等硬度以上的各種礦石和巖石。
0371-6777 2626

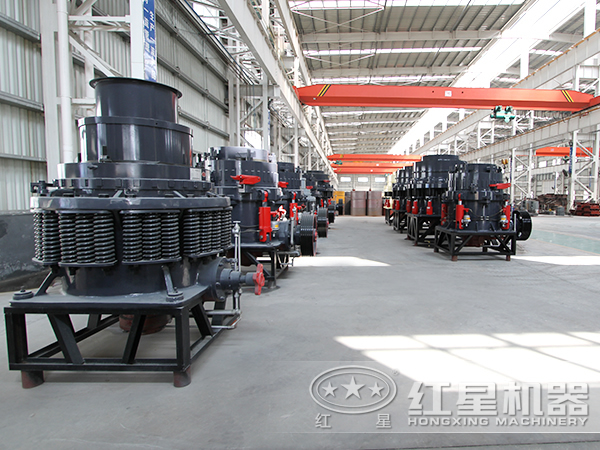

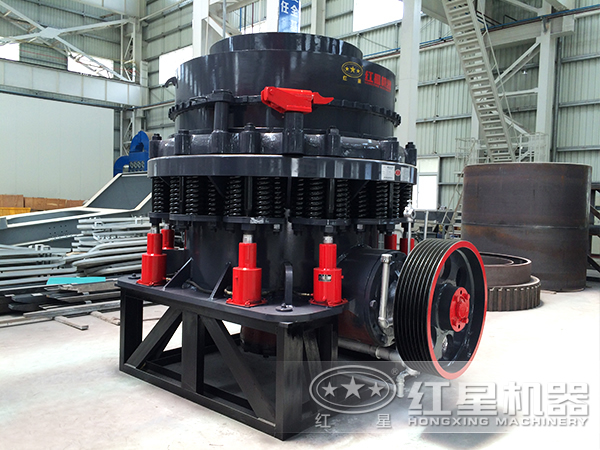

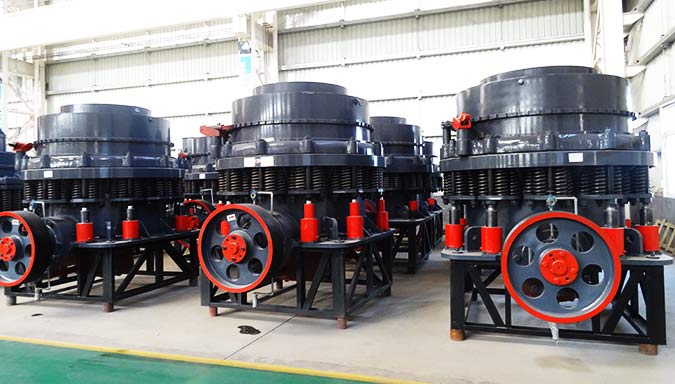

我公司生產的圓錐破碎機的機械性能好, 便于維修保養, 工作更加安全可靠。這都源于先進的技術和合理的設計,而且部件間合理配合也非常重要。

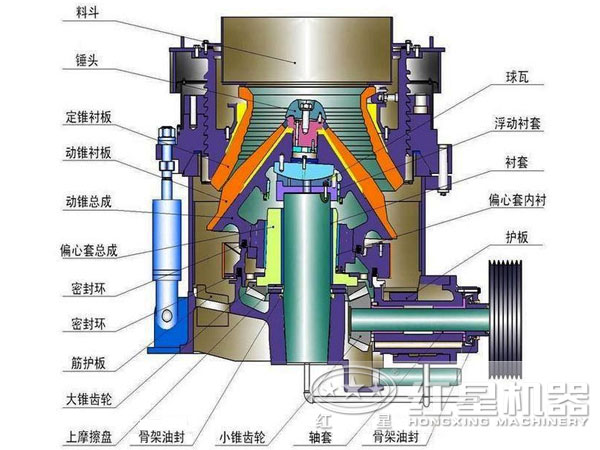

圓錐破碎機主要有主軸、動錐、密封以及破碎壁等重要部件組成。其中破碎壁配件結構先進,而新結構非常方便更換破碎壁。因?yàn)樯掀扑楸谏涎b有卡梢,用螺栓頂起就把破碎壁固定,下破碎壁固定是用液壓螺母緊固。上、下破碎壁背面不需要加任何填充材料,所以更換快速方面,從而大大提高了圓錐破碎機在破碎設備脫穎而出,不僅在破碎行業中得到應用,在選礦行業中也常常用到。
1、圓錐破碎機采用了獨立稀油潤滑系統確保該機型軸承潤滑的雙重保護,并實現整機自動安全保護。
2、設備采用了液壓調整、液壓清腔設置,自動化程度提高大,如液壓調節排料口運轉水平得到很大提高,雙向過鐵釋放液壓缸能夠讓鐵塊通過破碎腔,減小設備故障。
3、而破碎產品的粒度均勻,減少了循環負荷。在中、大規格破碎機中,采用了液壓清腔系統,減少了停機時間,且每種規格的破碎機腔型多,用戶可根據不同的需要,選擇不同的腔型,以更好的適應用戶需要。
4、圓錐式破碎機結構簡單,便于操作和維護,過載保護運轉水平得到很大提高,排料口調整方便快捷,檢修時省時省力。
5、圓錐破碎機能使破碎機發揮出大性能以適用于各種破碎工藝:從特粗碎到細碎,從固定式破碎到移動式破碎站,還有各種腔型可供選擇。
6、設備在發生過鐵及瞬間悶車的情況下,機器可液壓起頂,自動排料,大大減少了老式彈簧圓錐破需停機進行人工排料的煩惱,維修簡便,費用降低。
圓錐破碎機工作時,破碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動,水平軸通過大、小齒輪帶動偏心套旋轉,破碎機圓錐軸在偏心套的作用下產生偏心距做旋擺運動,使得破碎壁表面時而靠近定錐表面,時而遠離定錐表面,從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。
規格 | 型號 | 破碎錐大端直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
總重量 | 外形尺寸(長×寬×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
