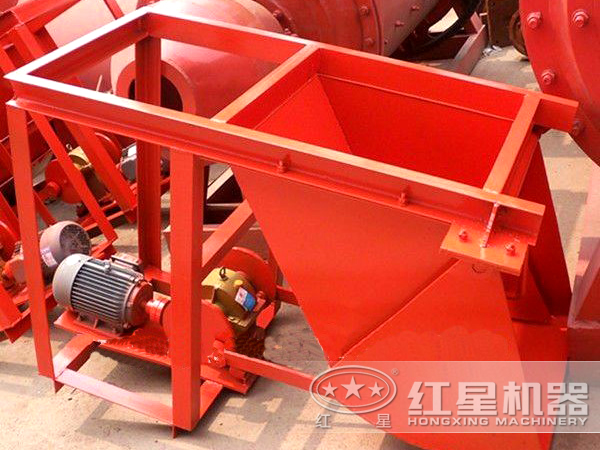

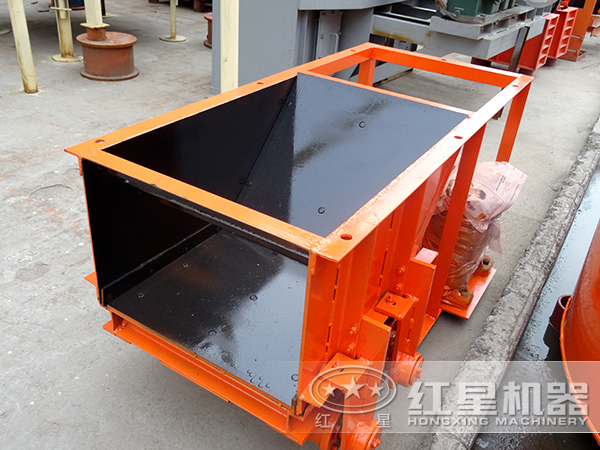

LCXK—Ⅴ型儀表是用于計量和控制擺式給料機設備的計量計算系統。
一、該儀表適用于以下的控制系統。
1、定量給料機
通過控制給料機的皮帶速度，從而控制喂料流量。
2、帶預給料機的皮帶秤
通過控制預給料機來調整皮帶負荷，從而控制喂料流量。
3、皮帶秤
通過皮帶速度和皮帶負荷，計算流量和喂料量。
二、前面板示意圖:
1、顯示：
16×16點陣，液晶背光顯示,2行，字符高度為6mm。
上行顯示器 左邊：運行信息
右邊：設定給料量 ? ?單位是t/h
下行顯示器 左邊: 事件信息
右邊: 可選擇為實際流量、皮帶負荷、皮帶速度等
如液晶顯示屏不清晰，可調整液晶屏左上角的電位器。
2、信號燈：
2個綠色的LED信號燈和3個紅色的LED信號燈。
綠色信號燈：操作準備好
紅色信號燈：有故障或極限值超出信息。
3、鍵盤：
可觸摸柔性薄膜鍵盤。
鍵說明：
顯示參數定義:
流量= 喂料速率實際值 單位：t/h
——單位時間內通過皮帶的物料量。
設定= 喂料速率設定值 單位：t/h
——依據設定值控制實際值。
累計=累積量 ? ? ?單位：t
——累積量 = 喂料速率× 喂料時間
速度= 輸送機的皮帶速度 ? ? ? ? ? ? ? ? ? ?單位：m/s
負荷= 皮帶負荷 ? 單位：kg/m
荷重碼= 荷重傳感器信號轉換碼數 ? 單位：無
溫度= 儀表內部溫度 單位：℃
4、儀表工作方式：
重量工作方式：控制方式。
容積工作方式：非控制方式。
注：在上行顯示器的左邊顯示“▲”，表明是容積工作方式，有“△”顯示，表明是重量工作方式。如果無任何顯示，則儀表工作在中控方式。
