顎式破碎機介紹

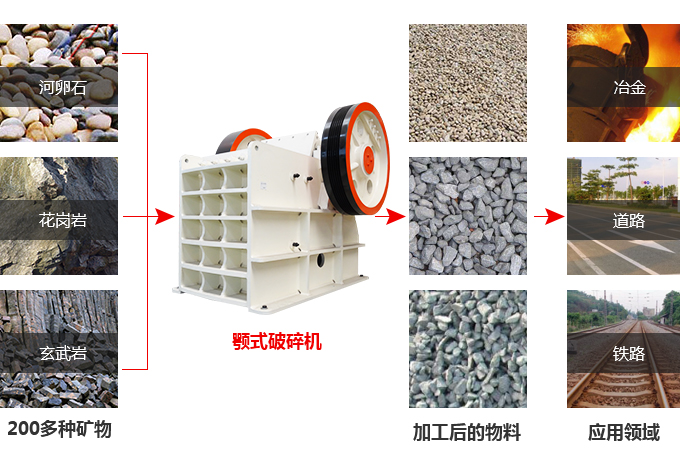

顎式破碎機是礦山設備行業中銷量不錯、生產效率比較高的主流破碎設備之一。作為各種巖石破碎的首道工序，廣泛用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石等，可將抗壓強度不高于320MPa的各種礦石一次性加工至中等粒度，常與圓錐破碎機、反擊式破碎機、球磨機、分級機等一起構成各種整套砂石生產線。

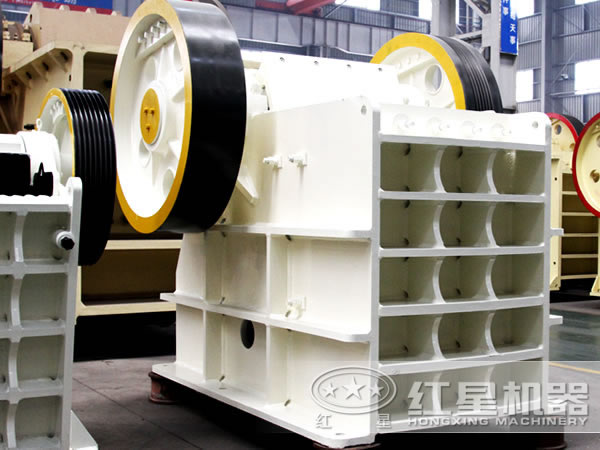

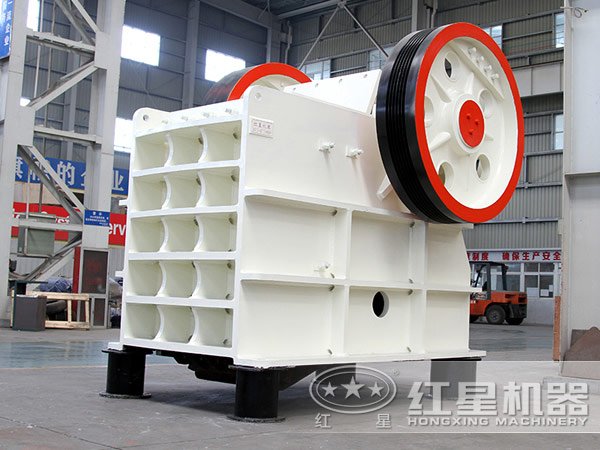

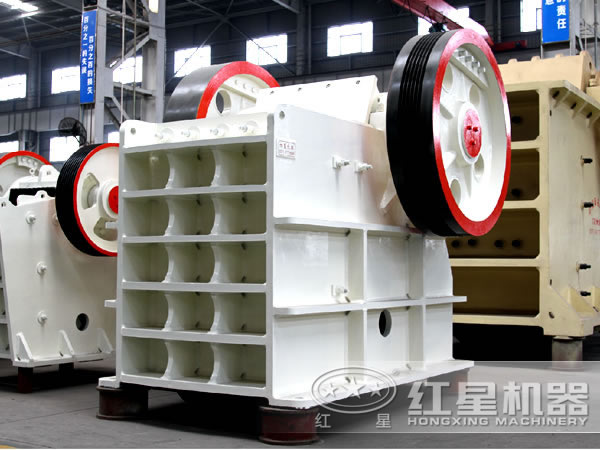

顎式破碎機圖片

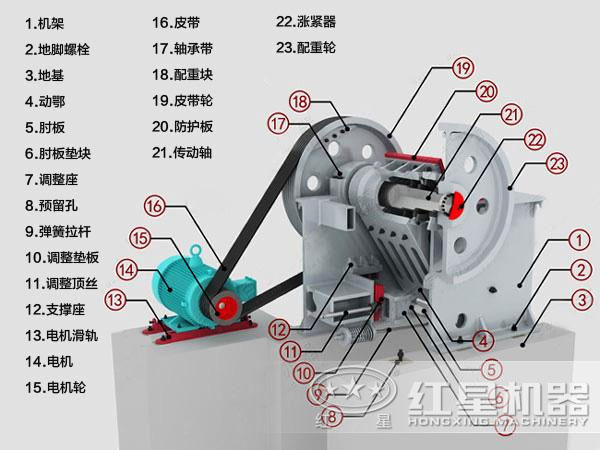

顎式破碎機結構

顎式破碎機由顎板、軸承、齒板、飛輪、機架等重要部件組成，每個配件在機內都起到至關的重要作用，比如動顎，它是支承齒板且直接參與破碎礦石的部件，要求有足夠的強度和剛度，其結構應該堅固耐用，動顎分箱型和非箱型。動顎一般采用鑄造結構，為了減輕動顎的重量，本設計采用非箱型（動顎在工作中承受很大的拉力）。

總之，設備結構簡單、使用維修簡便，可靠穩定的質量保證，為廣大中外新老客戶樹立了良好的質量信譽，不僅技術成熟，操作維修簡便易行，而且對運輸量、物料粒度和磨蝕性均具有良好的適應性和安全可靠性，一體化的機組配置安裝維修方便合理，使配置的機組具有很高的耐久性和更高的工作時效。

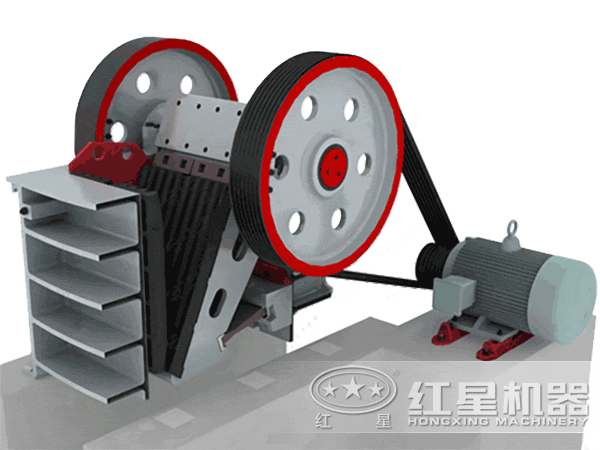

顎式破碎機工作原理

顎式破碎機破碎方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直(或上端略外傾）固定在機體前壁上，另一個是活動顎板（動顎），位置傾斜，與固定顎板形成大小的破碎腔（工作腔）。活動顎板對著固定顎板作周期性的往復運動，時而分開，時而靠近，分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。

顎式破碎機優勢分析

1、破碎比大：基本上，顎破能夠完成大塊礦石破碎，而且很多時候，它的破碎精粒尺寸為毫米，同時也能夠更有效地提高了工作效率。

2、產品粒度均勻：顎式破碎機采用深腔曲線型破碎腔，由于動顎齒板相對物料產生近似于垂直擠壓破碎，使破碎產品粒度均勻，呈立方體狀。改善了普通顎破機片狀產品過多，跑粗現象嚴重的不足

3、系統維修簡單：由于顎式破碎機結構設計合理，在維修方面少時也省辦，其兩臺維修量可節約為一臺的維修量。

4、使用壽命高：顎式破碎機采用了摩擦破碎機理，物料在整個破碎過程中，顎板對物料的作用為純擠壓力無相對滑動，可見要比其它破碎機的壽命可提高10倍。

5、異物自動排出：當不可破碎物料進入顎式破碎機的破碎腔時，會隨著破碎機的運動自動從排料口排出，不需停機，也不會造成傳動裝置過載或損壞。

6、產品優質：設備破碎出的產品粒度均勻，粒型優異，針片狀顆粒所占比例??；并且出料粒度可調節，可靠方便調節出料粒度，增加了設備的靈活性；排料口調整范圍大，可滿足不同用戶的要求。

顎式破碎機技術參數
