節能球磨機介紹

節能球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。

本機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

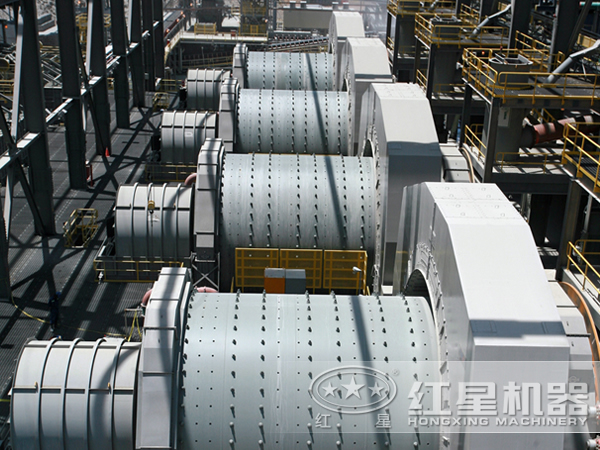

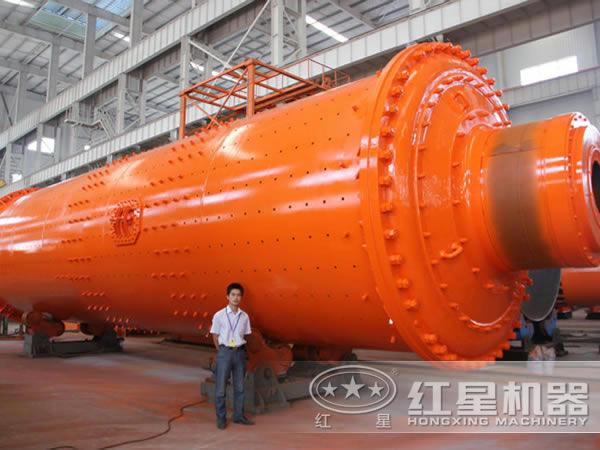

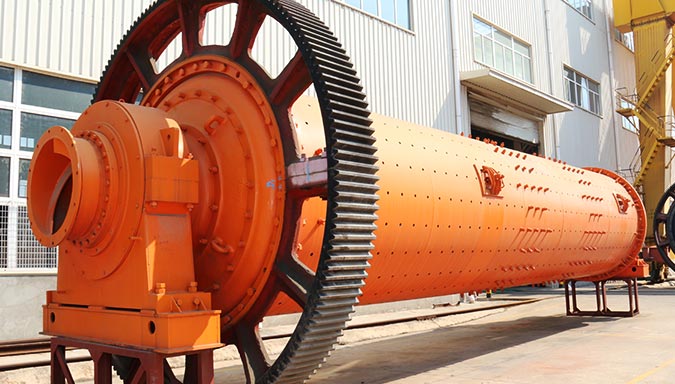

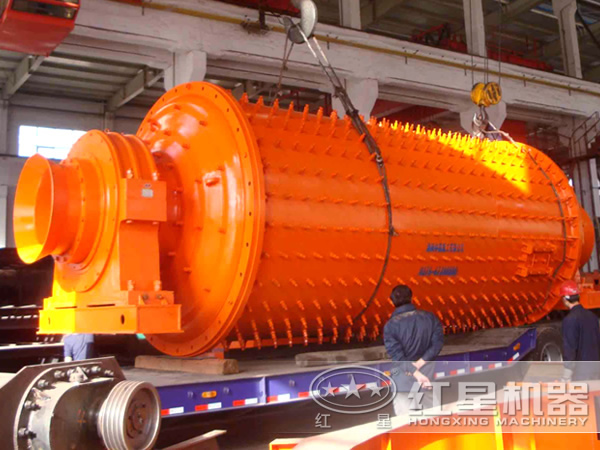

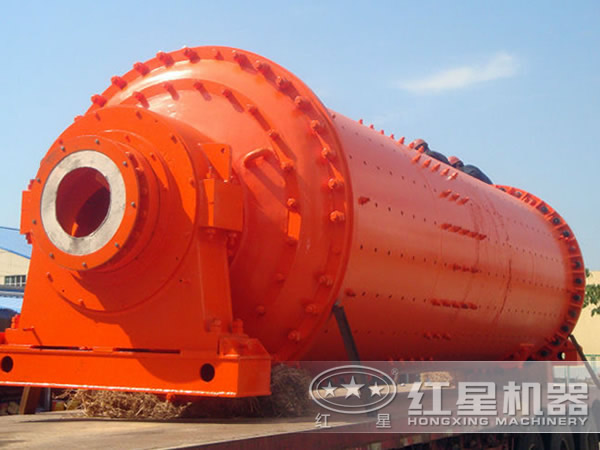

節能球磨機圖片

節能球磨機優勢分析

1.磨礦作業的能耗占選廠總能耗的50%～60%左右，因此節能磨機比起常規磨機來說在減小選礦成本上有著巨大的優勢。

2.通常球磨機能量損失體現在磨機軸承與磨機襯板上。針對滑動軸承摩擦系數大的問題，本節能球磨機的軸承采用了大型雙列調心滾子軸承，在軸承系統改為滾動軸承后磨機機械部件之間的摩擦力減小，這可以減小磨機啟動時所需的扭矩。

3.磨機在采用滾動軸承后工作時產熱減少，這減小了潤滑油的蒸發量，節省一定的磨礦成本。

4.本磨機經過軸承改造后摩擦力大大降低，啟動更為方便，同時比起改造前節能20%～30%。

5.節能球磨機采用了波形襯板，這增加了球礦接觸面積，加強研磨作用，且對礦石有提升作用，減小了能耗。

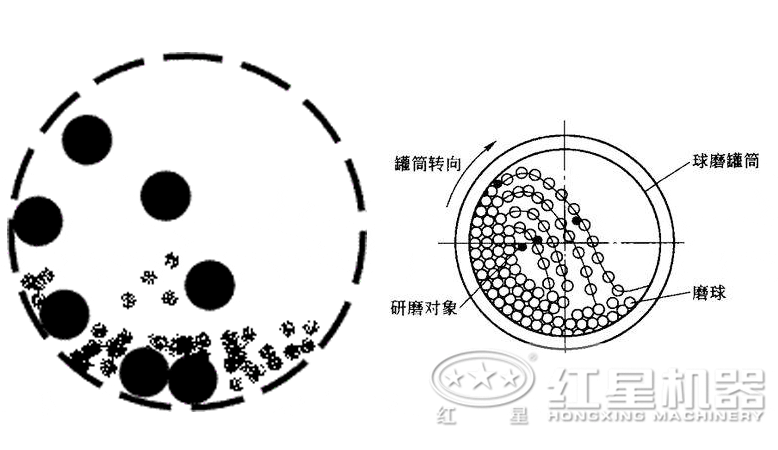

節能球磨機工作原理

節能球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

節能球磨機技術參數
